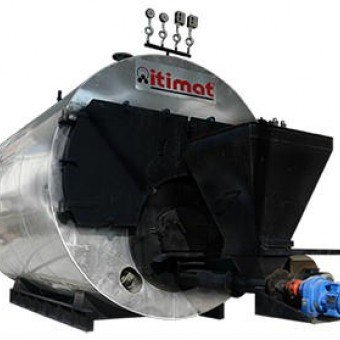

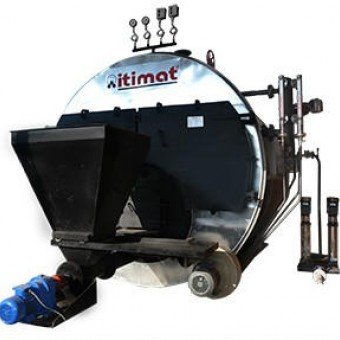

Твердотопливный стокерный паровой котёл с форкамерой

По мере роста цен на жидкое и газовое топливо предприятия переходят на твёрдое топливо для снижения затрат. Наряду с традиционными видами топлива, такими как уголь и дрова, растёт использование биомассы — оливкового жмыха, пеллет и скорлупы фундука.

Чтобы твёрдое топливо можно было успешно использовать в котлах для производства пара в течение многих лет, паровой котёл должен быть специально спроектирован под твёрдое топливо.

Конструкция твердотопливного парового котла

Имея 50-летний опыт производства, İtimat Kazan ориентируется на потребности клиентов при создании высокоэффективных стокерных твердотопливных паровых котлов.

Стокерные паровые котлы Heaton^® — это трёхходовые конструкции с компьютерным проектированием, созданные для достижения высокой эффективности и максимальной пользы от тепла, выделяемого при сгорании.

Топка (камера сгорания) изготавливается достаточного объёма для обеспечения полного сгорания. В результате хорошего горения все образующиеся газы сжигаются. Благодаря особой конструкции топки несгоревшие углеводороды отсутствуют, поэтому дымовые газы визуально не видны. Правильно спроектированная топка обеспечивает высокую, экологически ответственную эффективность.

Благодаря отличной теплоизоляции корпуса котла показатели тепловой эффективности максимизируются, а теплопотери в режиме ожидания сводятся к минимуму.

При проектировании твердотопливного стокерного парового котла объёмы воды и пара рассчитываются оптимально, а оригинальная конструкция обеспечивает степень сухости пара 100%.

Достаточный объём пара хорошо реагирует на внезапное увеличение потребности в паре.

Твердотопливный стокерный паровой котёл изготавливается из специального котельного листа EN 10028 P355 GH и бесшовной цельнотянутой котельной трубы EN 10216-2 P235 GH, сертифицирован по TSE и CE в соответствии с европейской директивой по оборудованию, работающему под давлением PED 2014/68/EU. Трубные решётки котла имеют отбортованные края.

Стокерные паровые котлы Heaton^® контролируются устройствами безопасности по температуре пара, температуре дымовых газов, высокому давлению и минимальному уровню воды.

Добавление горелки позволяет также сжигать газовое и жидкое топливо.

Автоматический угольный стокер

Специально спроектирован для сжигания угля любого типа (0,5–40 мм), а также твёрдого топлива, такого как оливковый жмых, пеллеты, скорлупа фундука и косточки абрикоса, с высокой эффективностью.

Топочный горшок изготавливается из толстого, термостойкого котельного листа и хромированного литого материала.

Полностью автоматическое горение достигается в зависимости от давления пара. Когда давление пара достигает заданного значения, вентилятор наддува останавливается, и горение прекращается. Эта функция предотвращает деформацию шнека загрузки угля и экономит топливо.

Его применение в паровых котлах большой мощности, где ручная загрузка затруднена, также обеспечивает экономию топлива.

Благодаря специально спроектированному сажеуловителю значения выбросов дымовых газов соответствуют «Положению о контроле промышленного загрязнения воздуха»: содержание твёрдых частиц не более 150 мг/Нм³, CO не более 200 мг/Нм³, SO2 не более 2000 мг/Нм³.

Паровой котёл Heaton^® с форкамерой

Стокерные паровые котлы могут производить максимум 4000 кг/ч пара. Для производства пара с более высокой производительностью (10 т/ч) требуется форкамера.

Как следует из названия, форкамера устанавливается перед паровым котлом. Она изготавливается из бесшовной цельнотянутой котельной трубы европейского происхождения марки EN 10216-2.

Форкамера проектируется и изготавливается объёмом, обеспечивающим эффективное сгорание топлива. Спроектированная для пропуска образующихся при сгорании дымовых газов в паровой котёл, форкамера окружена водяной рубашкой. Большая часть тепла, выделяемого при сжигании твёрдого топлива, передаётся этой водяной рубашке излучением. Это обеспечивает как высокоэффективное сгорание топлива, так и дополнительную теплопередачу и увеличение мощности котла.

Форкамера изготавливается с колосниковой решёткой или стокером. Для контроля образующегося пламени предусмотрены смотровые дверцы.

По желанию заказчика поставляется в комплекте с сажеуловителем и дымоходом.

Прочностные и тепловые расчёты котлов с форкамерой специально выполняются с помощью компьютерных приложений перед каждым производственным циклом, опираясь на 50-летний опыт и know-how.

Heaton^® «Твердотопливный стокерный паровой котёл с форкамерой» производится компанией İtimat Kazan.
